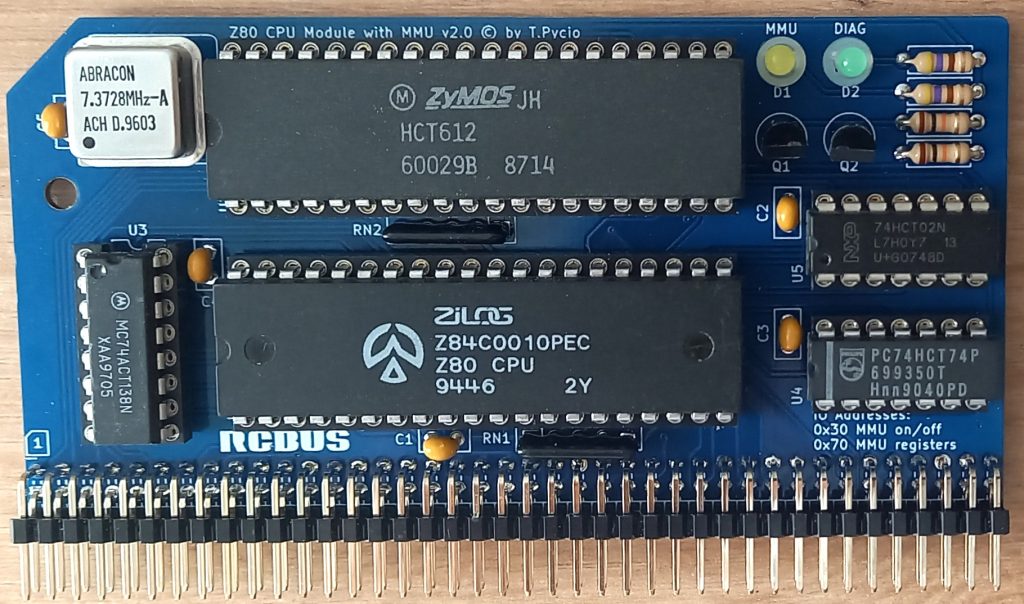

Moduł procesora Z80 zawierający MMU 74HCT612 który obsługuje 4kB strony, moduł jest zaadresować 1MB przestrzeń pamięci. Moduł w połączeniu z Memory Module 128-512kB tworzy system, który pozwala na uruchomienie np. MP/M II.
Lista elementów:
| Symbol | Ilość | Wartość/Oznaczenie |
|---|---|---|
| PCB | 1 szt. | PCB Z80 CPU Module with MMU v.1.2 |
| U1 | 1 szt. | Z80 CPU (np. Z84C0008PEC) o częstotliwości pracy 8MHz lub więcej |
| U2 | 1 szt. | 74HCT612 |
| U3 | 1 szt. | 74HCT138 |
| U4 | 1 szt. | 74HCT74 |
| U5 | 1 szt. | 74HCT02 |
| Q1, Q2 | 2 szt. | Tranzystor NPN np. BC237 |
| D1, D2 | 2 szt. | LED 3mm |
| C1-C4 | 4 szt. | Kondensator ceramiczny/monolityczny 100nF raster 2,5mm |
| R1, R3 | 2 szt. | Rezystor 10k 1/4W |
| R2, R4 | 2 szt. | Rezystor 470 1/4W |
| RN1 | 1 szt. | Drabinka rezystorowa 4x10k SIP5 |
| RN2 | 1 szt. | Drabinka rezystorowa 4×4,7k SIP5 (opcjonalne) |
| S1 | 1 szt. | 2×40 złącze szpilkowe kątowe „goldpin” raster 2,54 |
Schemat ideowy:
