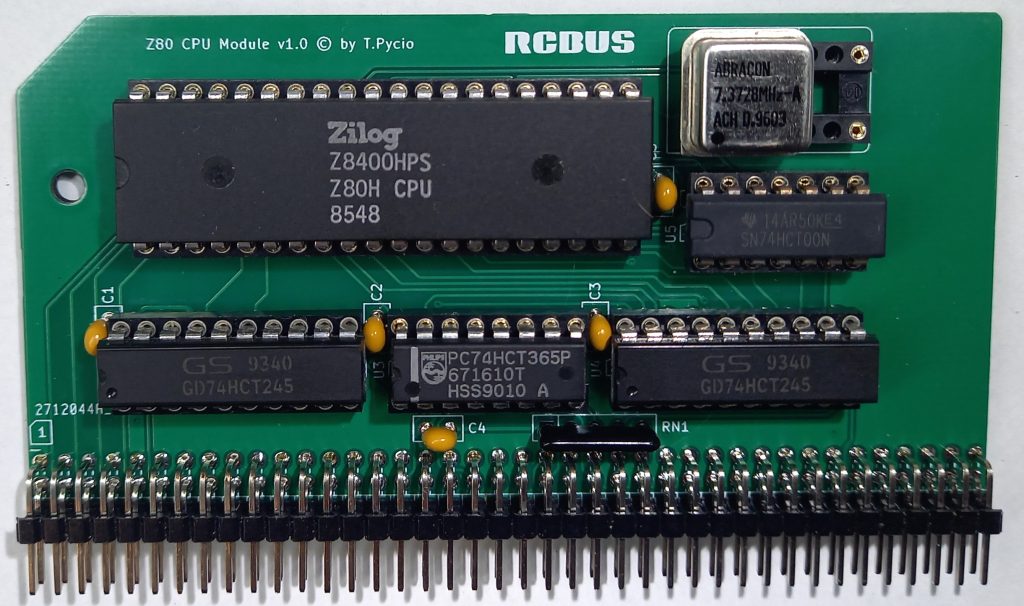

Moduł procesora Z80 CPU z buforowaną szyną danych oraz częściowo buforowaną szyną adresową (ograniczoną do linii które są zwykle najmocniej obciążane: A0-A7 oraz A15), pozwalając również na użycie procesorów wykonanych w technologii NMOS na szynie RCBus. W połączeniu z modułem pamięci RAM 128kB umożliwia budowę prostego systemu komputerowego Z80. W przypadku użycia modułu transmisji szeregowej posiadającego własny układ taktowania, moduł Z80 CPU może korzystać z zegara dostosowanego do wymagań zastosowanego procesora.
Lista elementów:
| Symbol | Ilość | Wartość/Oznaczenie |
|---|---|---|
| PCB | 1 szt. | PCB Z80 CPU Module v.1.0 |
| U1 | 1 szt. | Z80 CPU (NMOS lub CMOS) |
| U2, U4 | 2 szt. | 74HCT245 |
| U3 | 1 szt. | 74HCT365 |
| U5 | 1 szt. | 74HCT00 |
| U5 | 1 szt. | 74HCT08 |
| X1 | 1 szt. | Generator kwarcowy 5V; 8/14 pin |
| C1-C5 | 5 szt. | Kondensator ceramiczny/monolityczny 100nF raster 2,5mm |
| RN1 | 1 szt. | Drabinka rezystorowa 4x10k SIP5 |
| S1 | 1 szt. | 2×40 złącze szpilkowe kątowe „goldpin” raster 2,54 |
Schemat ideowy:
