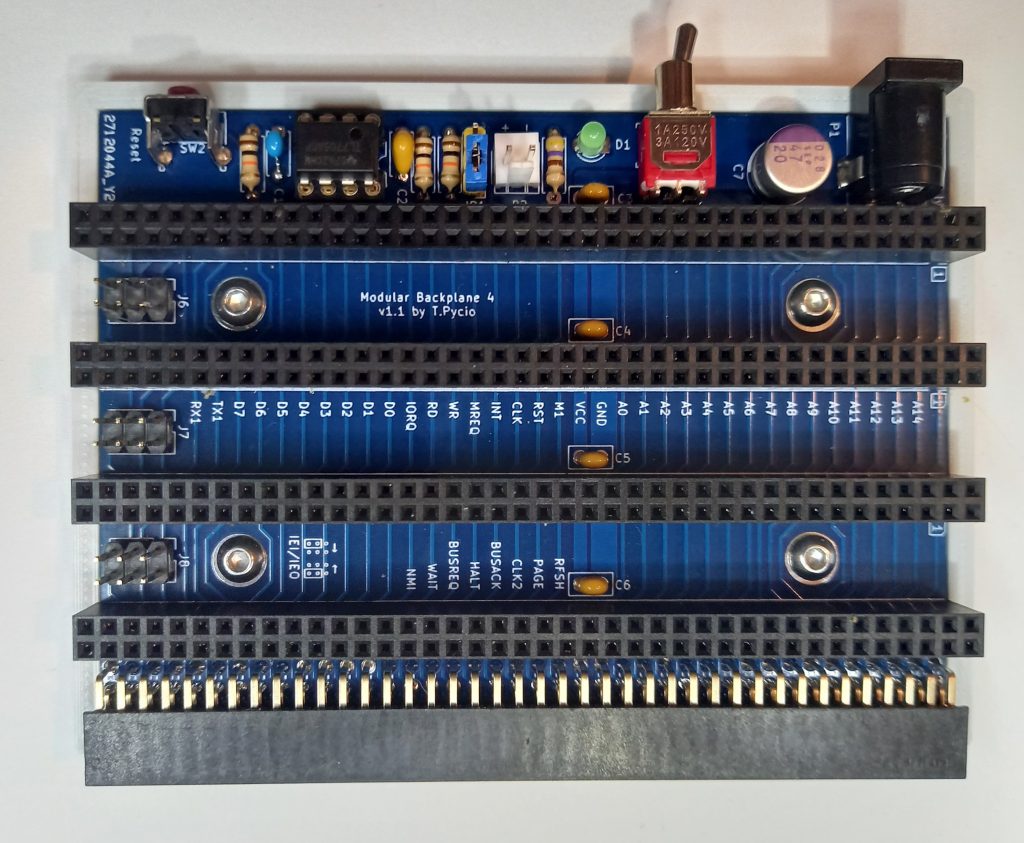

„Modular Backplane 4” jest to cztero-slotowy plater w standardzie RC80 (rozszerzona szyna RC2014) z możliwością rozbudowy np. kolejne 6 za pomocą ekspandera backplane SC113. Zawiera układ automatycznego reset po włączeniu i ustaleniu napięcia zasilającego, z możliwością wyłączenia tej funkcjonalności poprzez wyjęcie zworki JP1 (v1.0) lub przełożenie jej w pozycję 2-3 dla późniejszych wersji.
Lista zmian:
v1.0 – wersja podstawowa
v1.1 – dodano złącze P2 z wyjściowym napięciem +5V do zasilania np. napędów FDD; zworka JP1 umożliwia włączenie/wyłączenie układu automatycznego RESET z zachowaniem funkcjonalności przycisku RST (SW2).
v1.2 – dodano JP2 umożliwiające użycie zewnętrznego dodatkowego przycisku RST; linie 40-80 nie są połączone ze sobą między slotami, a biegną do swoich odpowiedników (40-40, 80-80) na wszystkich slotach.
Lista elementów:
Symbol | Ilość | Wartość/Oznaczenie |
PCB | 1 szt. | PCB Modular Backplane 4 v1.0-1.2 |
U1 | 1 szt. | Układ scalony TL7705 |
D1 | 1 szt. | Dioda LED 3mm |
SW1 | 1 szt. | Przełącznik ON-ON TSSM1022C3, SMTS-102C3 |
SW2 | 1 szt. | Switch boczny |
R1,R2,R3 | 3 szt. | Rezystor 10k 1/4W |
R4 | 1 szt. | Rezystor 470 1/4W |
C1 | 1 szt. | Kondensator ceramiczny/monolityczny 10nF raster 5mm |
C2,C3,C4,C5,C6 | 5 szt. | Kondensator ceramiczny/monolityczny 100nF raster 2,5mm (C2=5 mm) |
C7 | 1 szt. | Kondensator elektrolityczny 47uF/16V |
Slot 1-4 | 4 szt. | 2×40 gniazdo proste „goldpin” raster 2,54 |
Slot exp | 1 szt. | 2×40 gniazdo kątowe „goldpin” raster 2,54 |
J6, J7, J8 | 3 szt. | 2×3 złącze szpilkowe „goldpin” raster 2,54 |
JP1 | 1 szt. | 1×2 złącze szpilkowe „goldpin” raster 2,54 (v1.0) 1×3 złącze szpilkowe „goldpin” raster 2,54 (późniejsze rewizje) |
JP2 | 1 szt. | 1×2 złącze szpilkowe „goldpin” raster 2,54 (późniejsze rewizje) |
P1 | 1 szt. | Gniazdo DC do druku 5/2.1 |
1 szt. | Zworka |
Schemat ideowy:
Model do druku 3D podstawki:
